VIBRATOR – Monitor de vibraciones VS-500

Descripción

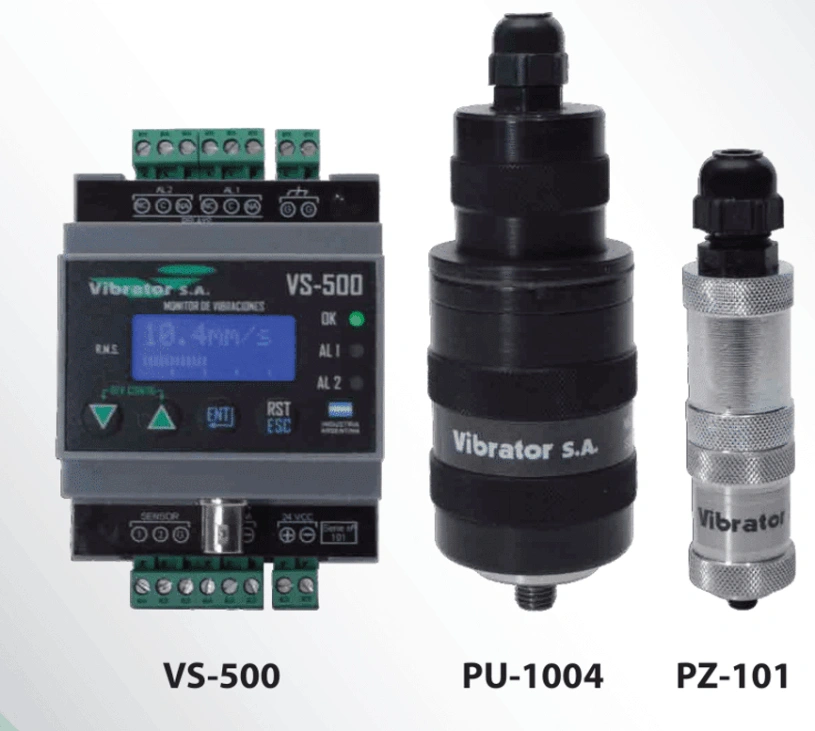

El monitor de vibraciones VS-500, instalado con los sensores de la línea PZ-101 o PU-1004, provee monitoreo continuo de cualquier máquina rotativa o alternativa, alertando o interrumpiendo su funcionamiento antes de que se produzcan costosos daños. Además, la señal de vibración es convertida a una salida standard de 4-20 mA proporcional a la amplitud global de la vibración, lo que permite su vinculación a sistemas de control existentes. Todos los instrumentos y sensores son íntegramente desarrollados y fabricados en Argentina por Vibrator S.A. Cuentan con soporte técnico y servicio post-venta permanente.

Características.
Módulo standard de un canal para montaje sobre riel DIN.
Entrada para sensor Acelerómetro piezoeléctrico de 100 mV/g (PZ-101, PZ-103 ó PZ-101 EX).
Medición de Velocidad de vibración en “mm/seg.”
Medición de verdadero valor RMS.
Presentación del valor medido en display frontal.
4 rangos de medición configurables por teclado: 5 – 10 – 20 – 40 mm/seg.
Salida standard de 4-20 mA proporcional a la amplitud global de vibración.
Salida de señal de sensor por conector BNC para análisis o colección de datos.
Dos niveles de alarma con umbral y retardo configurables por teclado.
Relays con contactos secos NA – NC, vinculados a ambas alarmas.
Retardo de encendido (inhibición de alarmas) configurable desde teclado.
Indicación luminosa de estado de conexión del sensor, con alerta de falla intermitente.
Conexiones accesibles por borneras enchufables.
Alimentación 24VCC (bajo consumo).
Dimensiones: Alto: 90mm, Ancho: 70mm, Profundidad: 60mm.

Opcionales.
Sensor Electrodinámico PU-1004
Medición de aceleración en “g” o desplazamiento en “µm”.
Medición de velocidad en in/sec.
Medición de valor 0-Pico.
Filtros pasa-bajo y/o pasa-alto, según requerimiento.
Otros valores de fondo de escala, según requerimiento.
Fuente de alimentación 100/240 VCA a 24 VCC.
Adaptación de entrada para sensores de otros tipos y marcas
