VIBRATOR – Sensores de vibraciones de la línea PZ

Descripción

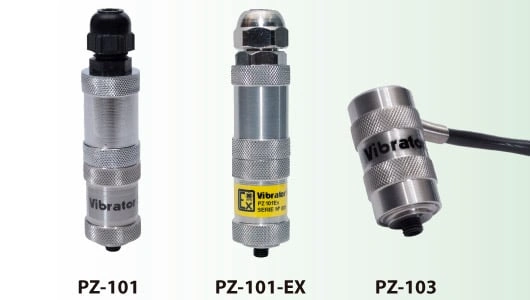

Los sensores de vibraciones de la línea PZ, son acelerómetros piezoeléctricos construidos en acero inoxidable, con capuchón y prensacable para protección de la conexión. Su construcción y características técnicas los hacen sensores de uso general para una amplia variedad de industrias y aplicaciones, ideales para monitoreo de condición de máquinas, cubriendo la mayoría de las necesidades de los usuarios. Opera bajo polvo, grasas y agua debido a su grado de protección IP-65. Esta línea es compatible con la mayoría de los sistemas que utilizan acelerómetros de 100 mV/g. Modelos: PZ-101: sensor acelerómetro estándar de 100 mV/g PZ-101 EX: sensor acelerómetro estándar de 100 mV/g apto para áreas calcificadas PZ-103: sensor acelerómetro estándar de 100 mV/g con salida de cable directo (lateral o superior, según requerimiento) Todos los instrumentos y sensores son íntegramente desarrollados y fabricados en Argentina por Vibrator S.A. Cuentan con soporte técnico y servicio post-venta permanente.

Características eléctricas.
Sensibilidad nominal: 100 mV/ g ± 10% a 100Hz.
Sensibilidad transversal: 5 %.
Error de Linealidad en Amplitud: <5%.
Máxima aceleración: 20g.
Respuesta en frecuencia: 10 Hz–5KHz ± 3db.
Corriente de polarización: 2,5 mA.
Tensión de polarización: 10 – 20 VDC.

Características físicas.
Material del Cuerpo: Acero Inoxidable 316L.
Medidas PZ-101 / PZ-101 EX: Largo total 95mm (35 cuerpo). Diámetro: 22 mm.
Medidas PZ-103: Largo: 39mm Diámetro: 22 mm.
Peso PZ-101: 100 gr.
Peso PZ-101 EX: 125 gr.
Rosca de Fijación: ¼” 28 hilos NF.
Conexión:
PZ-101 / PZ-101 EX: 2 terminales tipo pala.
PZ-103: salida directa del cable (par blindado).

Condiciones ambientales.
PZ-101 / 103:
Temperatura: -10/+65°C.
PZ-101 EX:
Temperatura: -20/+50°C.
Modo de protección: Seguridad Intrínseca “ia”.
Grupo de gases: IIB T4 Ga.
Grado de protección: IP-65.
